Cấu Tạo Tay Co Thủy Lực Gồm Những Gì? ⚡️ Cách Chỉnh Lực Tay Co

Tay co thủy lực hay còn gọi là thanh đẩy khí nén là thiết bị tốt nhất dành cho các loại cửa, nó có khả năng giúp giữ cửa cố định khi gió lớn. Đây là dòng sản phẩm mang tính đột phá khi có thể giúp bạn giảm đến 90% tác hại của gió lớn. Tưởng chừng đơn giản vậy thôi nhưng vẫn còn rất nhiều bạn chưa hiểu hết về loại phụ kiện cửa đặc biệt này.

Bài viết dưới đây sẽ tổng hợp những điều bạn cần biết về cấu tạo tay co thủy lực cũng như các vấn đề liên quan trước khi chọn mua!

Cấu tạo và nguyên lý hoạt động của tay co thủy lực

Cấu tạo

Nhìn bề ngoài, cấu tạo của tay co thủy lực khá đơn giản. Nó bao gồm một hộp áp suất và 2 máy rút di động. Trong số đó, hộp áp lực bao gồm một lò xo và hệ thống thủy lực. Lò xo có cấu tạo cứng và đàn hồi giúp hạn chế lực tác động lên cửa. Hộp áp lực được cố định vào khung cửa hoặc cửa. Đồng thời hệ thống thủy lực giúp cửa đóng mở từ từ.

Tay đòn di động có một số đặc tính rất giống với bản lề sàn. Đây là bộ phận khớp nối, đóng vai trò truyền lực của hộp áp suất, nhờ đó mà việc đóng mở cửa diễn ra êm ái, ít bị tác động bởi ngoại cảnh.

Hiện nay, do cấu trúc của cánh tay đòn ống lồng, nó chủ yếu được chia thành hai loại: góc 90 độ, cửa sẽ được giữ tự động. Ngược lại, khi dưới 90 độ, bộ rút dây hoạt động giống như một bộ rút dây không ngừng. Loạt bài này phù hợp để lắp đặt trên cửa nhà ở. Non-Stop Retractor: Một cánh tay có thể thu vào tự động đóng lại khi cửa được mở ở bất kỳ góc độ nào. Loại này phù hợp với các loại cửa đặc biệt là cửa thép chống cháy.

Nguyên lý hoạt động

Khi cửa được mở, pít tông sẽ di chuyển dọc theo hướng của lò xo, lúc này lò xo sẽ ​​bị nén lại, tạo ra lực đẩy để cửa tự động đóng lại. Nếu chỉ có lò xo thì cửa sẽ đóng rất nhanh gây nguy hiểm cho người sử dụng, đây là lúc dầu thủy lực được nén giữa các xi lanh, piston bên trong sẽ hoạt động giúp cửa đóng chậm hơn.

 Để thuận tiện hơn khi sử dụng, nhà sản xuất khoét lỗ bên trong xi lanh dầu để kiểm soát lưu lượng dầu thủy lực, từ đó kiểm soát tốc độ đóng của tay co thủy lực. Sau này họ nhận thấy nếu giữ nguyên số 1 thì vẫn không đáp ứng được yêu cầu về thời gian đóng nên đã chế tạo ra van LATCHING không chỉ kiểm soát thời gian đóng mà còn đảm bảo an toàn cho người sử dụng.

Các cơ chế bổ sung như điều chỉnh trọng lượng [lực lò xo], giảm xóc [dừng sau] và tạo nút chặn cũng được tạo ra để đáp ứng nhu cầu ngày càng cao của người tiêu dùng trong lĩnh vực thương mại.

Tại sao cửa cần sử dụng tay co thủy lực?

Hiện nay, phần lớn tay co thủy lực được sử dụng trên cửa chống cháy nhờ khả năng đóng tự động, ngăn khói và lửa lan ra khu vực an toàn khi xảy ra hỏa hoạn.

Tuy nhiên, ngôi nhà của bạn luôn phải chịu gió, và mọi cánh cửa trong bất kỳ ngôi nhà nào cũng phải chịu gió. Do đó, cửa luôn phải chịu những luồng gió thổi mạnh, có thể gây nguy hiểm nếu bạn và người thân đứng gần cửa. Vì vậy, tay co thủy lực sẽ làm giảm ảnh hưởng này và đảm bảo an toàn cho những người bên trong ngôi nhà. Ngoài ra, nếu bạn có con nhỏ ở nhà và bạn không muốn sơ suất nếu bọn trẻ tò mò và muốn ra ngoài, đặc biệt nếu nhà gần đường, thì tay co thủy lực là một giải pháp tuyệt vời. Vì cửa chỉ có thể mở nếu tác dụng đủ lực. Những đứa trẻ chưa đủ lớn không thể tạo ra sức mạnh như vậy.

Cách điều chỉnh tốc độ tay co thủy lực phù hợp

Tay co thủy lực luôn có 2 tốc độ:

• Tốc độ ​​1 – SPEED: Tốc độ điều chỉnh từ mở tối đa đến 20-25 độ (tùy hãng sản xuất), ký hiệu S
• Tốc độ 2 – LATCHING: Điều chỉnh từ 20-25 độ cho đến khi cửa đóng [0 độ], ký hiệu L

*Lưu ý: Góc 20-25 độ thực tế lắp đặt chỉ là 15-20 độ, thông thường khoảng 5 độ là do cần ứng lực trước để đóng.

Điều tốc thực chất là điều tiết lượng dầu đi qua van TỐC ĐỘ và van CHỐT, như đã nói ở trên: khi bạn làm dầu chảy chậm thì tốc độ của tay co thủy lực sẽ chậm lại và ngược lại.

Để điều khiển 2 van này, nhà sản xuất sẽ sử dụng 2 con ốc gọi là ốc SPEED và LATCHING như hình. Để dầu chảy qua chậm, vặn theo chiều kim đồng hồ để siết chặt, và để dầu chảy qua nhanh, vặn ngược chiều kim đồng hồ.

Nên chọn loại tay co thủy lực nào?

Hiện nay trên thị trường, nhiều nhà cung cấp chia bộ tay co thủy lực thành 3 cấp gồm:

•  Loại 1: Cân nặng 45 – 60 kg
•  Loại 2: Cân nặng 60 – 90kg
•  Loại 3: Cân nặng 90 – 120kg

Chú ý:

Trọng lượng do nhà cung cấp quy định là trọng lượng đóng, không phải trọng lượng của bộ rút. Tức là trọng lượng càng lớn thì lực đẩy càng mạnh. Đối với một số loại cửa nhôm, cửa kính, cửa gỗ công nghiệp, cửa sắt giả gỗ dân dụng nên sử dụng tay co loại 1. Đối với các dự án, chung cư cao cấp nên sử dụng loại 2 hoặc 3.

Cửa dưới 50kg, với cửa rộng từ 700mm – 1000mm, bạn nên tham khảo thông số kỹ thuật của từng loại mà bạn đang lắp đặt sao cho phù hợp nhất với thông số của nhà sản xuất. (Một số sản phẩm tay đẩy hơi cho cửa có tải trọng nhỏ: TS60N, TS45H, TS70N, TS85N)

Còn đối với cửa 100kg có chiều rộng cánh từ 1000mm đến 1200mm sẽ là những loại cửa lớn và yêu cầu sử dụng tay co thủy lực có tải trọng phù hợp để hoạt động tốt nhất và lâu dài nhất. (Các model cửa tải trọng lớn: TS120H, TS100N, TS120N)

Một điều lưu ý là trên bề mặt chân vịt hơi có bảng thông số sản phẩm để bạn lựa chọn. Ví dụ: 80 > 120 kg có nghĩa là tham số nhỏ biểu thị trọng lượng cố định của cửa và tham số lớn biểu thị tải trọng sinh ra, (bao gồm trọng lượng của cửa và trọng lượng sinh ra như bị gió đẩy, kéo bắt đầu chạy lại cửa bằng tay, dung sai điều chỉnh lực kéo của cửa) Vì vậy chỉ chọn thông số nhỏ nhất.

Các thương hiệu tay co thủy lực chất lượng nhất hiện nay

Tay co thủy lực Hafele – Đức

Tính năng của tay co thủy lực Hafele:

• Được sản xuất theo công nghệ và tiêu chuẩn tốt nhất của Đức.
• Làm bằng thép không gỉ.
•  Kiểu dáng: Gắn nổi hoặc gắn nổi trên cửa tùy theo lựa chọn cho từng công trình.

Tay co thủy lực Hafele có nhiều tải trọng khác nhau tương ứng với từng bộ cửa khác nhau.

Tay co thủy lực King

Tay co thủy lực King được sản xuất tại Hàn Quốc. Sản phẩm có độ bền cao, luôn chạy êm và đủ bền để chịu tải trọng nặng cho cửa.

Tay nắm King mã 510, 1510, 520, 1520, 620, 630, 1630 phù hợp cho cửa nhôm kính, cửa gỗ, cửa chống cháy, cửa nhựa.. trong gia đình, văn phòng, công trình công cộng. …

Tay đẩy King mã 850,1850 dùng cho cửa nhôm kính, cửa gỗ, cửa chống cháy cho các nhà máy, xí nghiệp, công trình công cộng…

Tay co thủy lực Yank

• Chiều rộng cửa: 600 – 1200mm.
• Trọng lượng tối đa của cửa: 25 – 80 kg.
• Tay đẩy điều chỉnh, 2 van điều chỉnh tốc độ, góc mở tối đa của cửa: 180 độ.
• Điều chỉnh tốc độ tắt 1: 0-20 độ.
• Điều chỉnh tốc độ đóng cửa 2: 20-180 độ.
• Chiều dài: 17 – 20 mm.
• Chiều cao: 6-8mm.
• Chiều rộng: 4-6mm.
• Cân nặng: 0,8 – 1,5kg.

Kinh nghiệm chọn tay co thủy lực tốt

Để chọn được một chiếc máy rút tốt, bạn dựa vào nhiều yếu tố khác nhau. Theo một số thợ xây dựng, việc lựa chọn cần xác định các vấn đề sau:

•  Chọn nhà cung cấp uy tín: Mua tay co thủy lực ở đâu hay mua bất kỳ sản phẩm nào thì nên chọn nhà cung cấp “Choose Phnom Penh”. Mặc dù, việc lựa chọn nhà cung cấp uy tín phải dựa trên bề dày và hiểu biết về ngành nhưng nếu tìm hiểu kỹ, chắc chắn bạn sẽ chọn được nhà cung cấp ưng ý. Dòng tay quay Häfele nổi tiếng nhất trên thị trường nhưng theo nhiều ý kiến ​​thì giá quá cao và chất lượng cũng tương đương với nhiều sản phẩm khác nên việc lựa chọn nhà cung cấp lớn chưa hẳn là lựa chọn hợp lý.
• Mục đích mua tay co thủy lực của bạn là gì: Như đã đề cập trước đó, việc lựa chọn tay cho thủy lực dân dụng hay đặc biệt là khác nhau tùy theo từng người. Tuy nhiên, theo nhiều ý kiến, vẫn nên chọn dáng tay vừa vặn, đừng tham rẻ rước phiền phức về sau. Bởi vì những bộ rút dây giá rẻ có thể mắc rất nhiều lỗi như rò rỉ dầu, đóng mở không ổn định, tốc độ kém và thậm chí có tiếng kêu khi đóng mở.

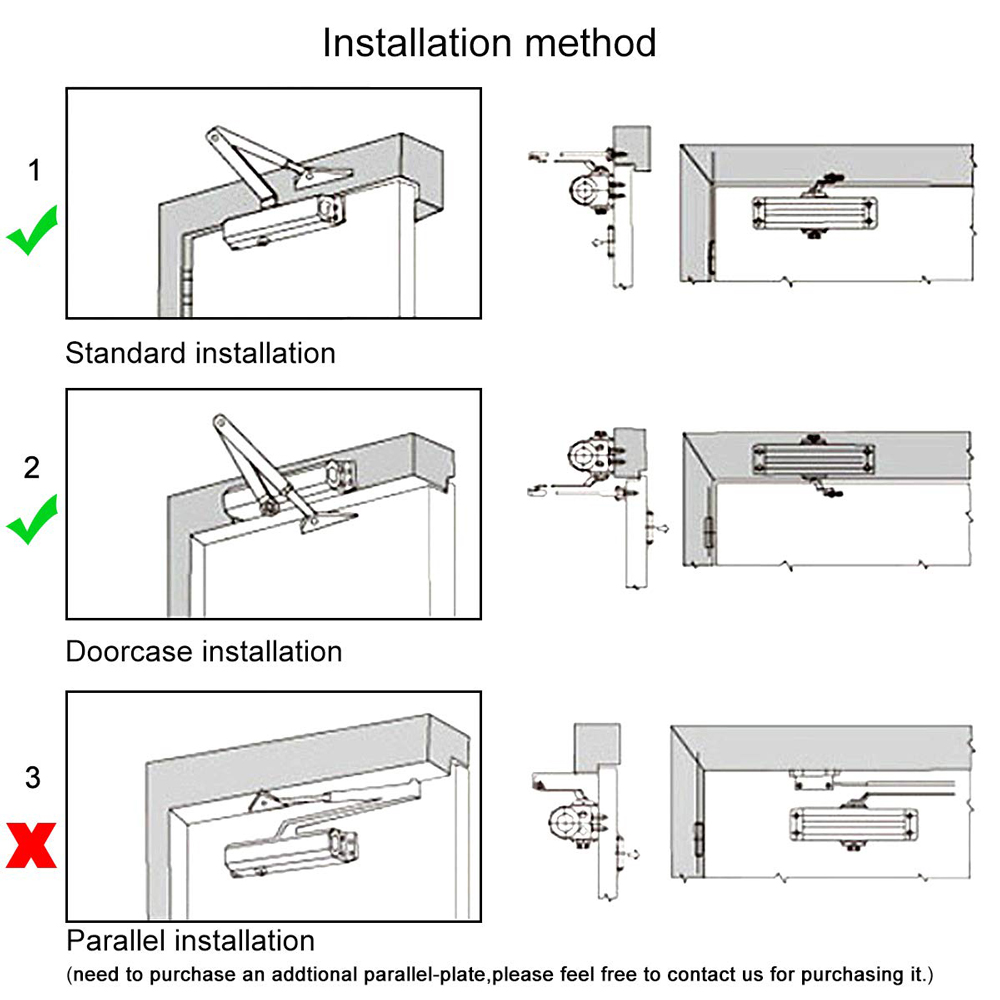

Hướng dẫn lắp tay co thủy lực đúng cách

• Bước 1: Chuẩn bị dụng cụ: Dụng cụ cần thiết để lắp tay co thủy lực bao gồm máy khoan điện cầm tay, tua vít hai và bốn ký, cờ lê.
• Bước 2: Định vị: Cần xác định vị trí đặt cửa như mở hất, mở hất, mở trái hay phải rồi tiến hành lắp đặt.
• Bước 3: Đánh dấu vị trí: Từ tâm bản lề đến vít điều chỉnh tốc độ, đánh dấu bằng 6% chiều rộng cửa (ví dụ: rộng 800mm/6%=48mm).
• Bước 4: Vị trí khoan: Khoan 4 lỗ vít nơi cần đặt hộp áp lực, lắp thanh đẩy vào 2 lỗ vít.
• Bước 5: Vít cố định tay rút: đóng cửa và ráp thanh đẩy cố định vào hộp áp lực, lắp tay di động vào khung và siết chặt vít (tháo vít nối tay di động và tay cố định, không gắn ).
• Bước 6: Mở cửa ở vị trí 90-102 độ (tùy góc mở cho phép) và dùng tay kéo cố định cửa xoay 180 độ (theo chiều kim đồng hồ, về vị trí ngược lại) và bấm hộp áp suất khi nghe tiếng kêu âm thanh. Đây là một hệ thống áp suất, đã định vị điểm dừng 90 độ của cần hơi.

• Bước 7: Nới lỏng vít cố định, xoay tay di động ra ngoài hoặc vào trong cách lỗ liên kết của tay cố định một khoảng phù hợp (tạo hai thanh đẩy vuông góc với nhau) và tạm thời siết chặt vít liên kết.
• Bước 8: Dùng tay kéo cửa để tạo lực khởi động, nhả cửa, cửa tự động chạy về vị trí 0 độ, sau đó mở cửa về vị trí 90 độ > 102 độ, kiểm tra vị trí dừng cửa.
• Bước 9: Điều khiển tốc độ đóng cửa: Vặn vít điều chỉnh tốc độ 1 và vặn vào, tốc độ cửa sẽ chạy từ 90 độ đến 20 độ, thời gian khoảng 9 giây. Vặn hoặc vặn đai ốc điều chỉnh tốc độ 2 ra và quan sát xem thời gian chạy của tốc độ từ 20 độ về 0 độ có đúng không trong khoảng 5 giây. (Tốc độ 2 luôn chậm hơn Tốc độ 1, mỗi lần không quá 1/4 vòng vặn của vít điều chỉnh). Xoay theo chiều kim đồng hồ để giảm tốc độ và ngược chiều kim đồng hồ để tăng tốc độ.

Một số lưu ý khi lắp đặt tay co thủy lực

• Cửa mở bên phải. Như trên, chỉ cần di chuyển ô áp suất sang trái. (luôn theo hướng bản lề).· Cửa mở trái phải. Thao tác trên chỉ di chuyển vị trí của cảm biến áp suất ra bên ngoài.
• Không đẩy hoặc đóng cửa bằng tay khi cửa đang chạy tự động.
•  Chỉ được dừng cửa ở vị trí 90 độ, không được ép cửa dừng ở các vị trí khác quá 30 giây.
•  Đối với cửa có góc mở lớn hơn 90 độ phải lắp thiết bị định vị 90 độ để tránh vô tình đẩy cửa quá rộng gây trượt cần tốc độ.

Vậy là chúng ta đã cùng nhau tìm hiểu về cấu tạo tay co thủy lực và những thông tin liên quan. Hi vọng qua bài viết này bạn sẽ có thêm được những kiến thức bổ ích
